Thecus N2200XXX: interno



Passiamo ora all’analisi dell’interno del NAS N2200XXX per comprendere le scelte adottate da Thecus a livello hardware e di dissipazione termica.



n2200xxx_hddinside  n2200xxx_open

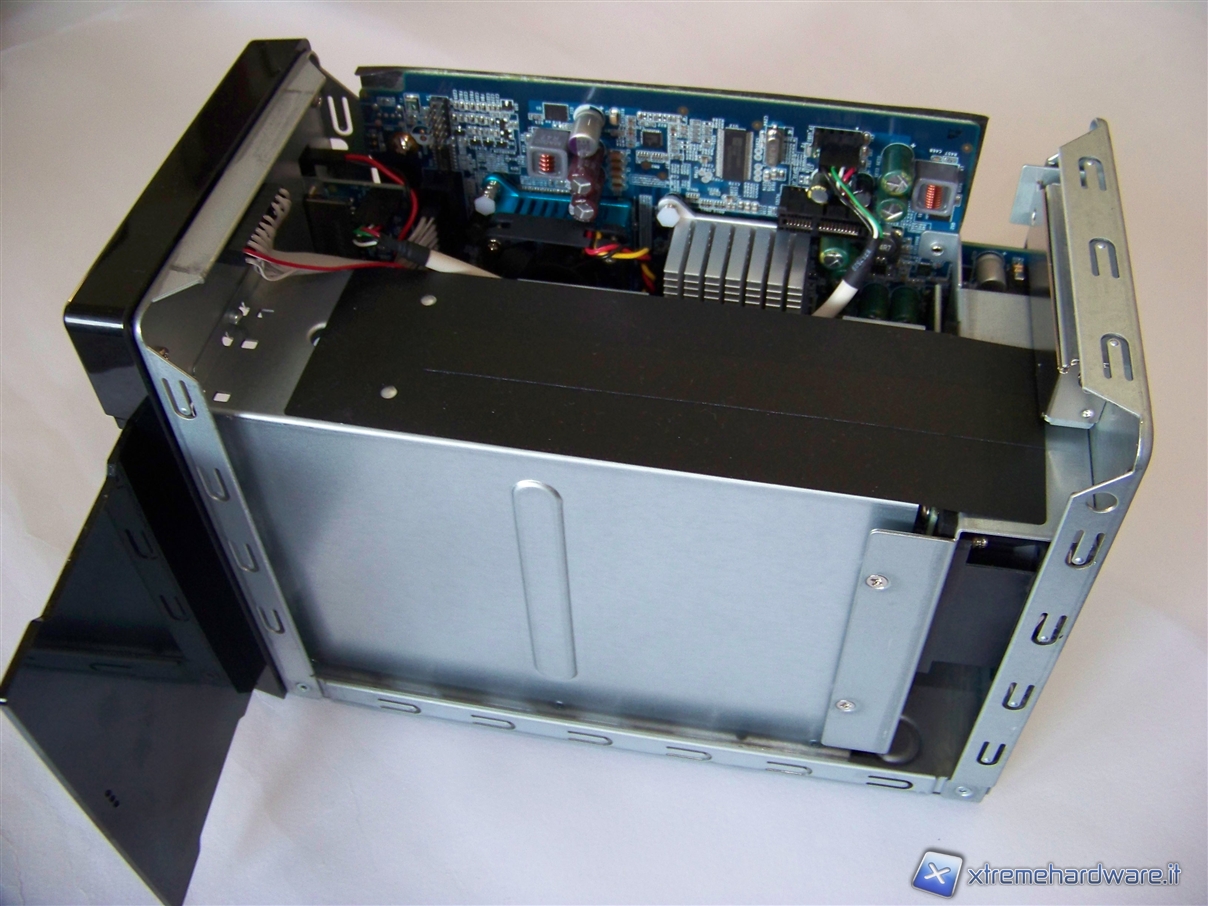

La ventola in estrazione posteriore convoglia il flusso d’aria all’interno degli hard disk ed è pertanto dedicata quasi esclusivamente alla dissipazione degli stessi. La scheda madre è invece posizionata sulla sinistra del bay, con i componenti rivolti verso l’interno. Purtroppo il ricircolo d’aria in questa zona è piuttosto esiguo (assenti griglie di areazione in questa zona) e Thecus ha dovuto applicare una piccola ventola per la dissipazione del processore Atom Dual Core. Quest’ultima è probabilmente la causa principale del rumore rispetto a NAS equipaggiati con chip Marvell, molto meno esigenti in termini di dissipazione termica. Accanto, coperto da un dissipatore di alluminio passivo troviamo il chipset, dedicato alla gestione delle porte SATA. Il modulo DDR3 da 1GB è invece installato in uno slot SO-DIMM, non visibile dalle foto.



n2200xxx_pcie



I componenti elettronici utilizzati per la scheda non sono di primissima qualità, troviamo infatti condensatori elettrolitici ed induttanze di vecchio tipo. Sulla destra notiamo invece lo slot PCI-Express x1 su cui potremo installare come Add-on la scheda CU30N per avere a disposizione due USB 3.0.

Analizzeremo meglio prossimamente la scheda dell’N5200XXX che risulta invece esposta verso il lato esterno.
